Hướng dẫn lựa chọn hộp số hành tinh mô-men xoắn cao: Tìm giải pháp phù hợp cho các ứng dụng động cơ servo và robot của bạn

Trong thế giới năng động của tự động hóa công nghiệp và robot, hiệu quả và độ tin cậy của hệ thống thường phụ thuộc vào các thành phần cốt lõi của nó. các Hộp số hành tinh mô-men xoắn cao được coi là một trong những yếu tố quan trọng, cần thiết để mang lại sức mạnh và độ chính xác ở dạng nhỏ gọn. Hướng dẫn này được thiết kế để làm sáng tỏ quá trình lựa chọn, giúp bạn điều hướng các yếu tố chính và thông số kỹ thuật để chọn hộp số hoàn hảo cho nhu cầu cụ thể của mình. Chúng tôi sẽ đề cập đến các nguyên tắc cơ bản của các hộp số này, đi sâu vào các thông số kỹ thuật quan trọng, khám phá các kịch bản ứng dụng cụ thể cho động cơ servo và robot, đồng thời cuối cùng là thảo luận về thời điểm giải pháp tùy chỉnh là giải pháp tốt nhất trong tương lai.

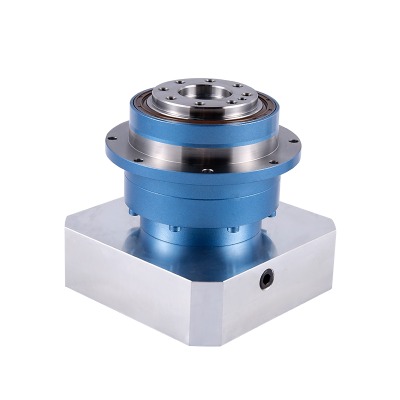

2. Tìm hiểu về hộp số hành tinh mô-men xoắn cao

2.1 Hộp số hành tinh là gì?

Hộp số hành tinh, còn được gọi là hộp số ngoại vòng, là một hệ thống bánh răng phức tạp sử dụng cách sắp xếp bánh răng độc đáo để đạt được tỷ số giảm cao và truyền mô-men xoắn tuyệt vời. Hệ thống này bao gồm một bánh răng mặt trời trung tâm, nhiều bánh răng hành tinh quay quanh bánh răng mặt trời và một bánh răng vành có các răng bên trong bao quanh toàn bộ cụm bánh răng. Cấu hình này thường được so sánh với hệ mặt trời của chúng ta, với bánh răng mặt trời ở trung tâm và các bánh răng hành tinh quay quanh nó. Thiết kế này cho phép chia sẻ tải giữa nhiều bánh răng hành tinh, giúp tăng đáng kể công suất mô-men xoắn và cải thiện hiệu suất tổng thể của hệ thống so với hộp số trục song song truyền thống. Kích thước nhỏ gọn của hộp số hành tinh, kết hợp với khả năng xử lý mô-men xoắn cực lớn, khiến nó trở thành lựa chọn ưu tiên trong nhiều ứng dụng công nghiệp. Trong khi hộp số hành tinh một cấp cung cấp tỷ lệ giảm đáng kể, nhiều giai đoạn có thể được xếp chồng lên nhau để đạt được tỷ lệ cao hơn, một phương pháp phổ biến cho các ứng dụng yêu cầu tốc độ đầu ra rất thấp và mô-men xoắn rất cao.

2.2 Tại sao mô-men xoắn cao lại quan trọng?

Thuật ngữ Hộp số hành tinh mô-men xoắn cao không chỉ là một cụm từ tiếp thị; nó xác định một đặc tính hiệu suất quan trọng. Mô-men xoắn cao tương đương với lực quay của lực tuyến tính. Trong hộp số, nó cho phép hệ thống truyền một lượng lớn công suất từ ​​động cơ tốc độ cao, mô-men xoắn thấp đến đầu ra tốc độ thấp, mô-men xoắn cao. Điều này rất quan trọng đối với các ứng dụng liên quan đến việc di chuyển tải nặng, vượt qua lực cản đáng kể hoặc đạt được khả năng tăng tốc và giảm tốc nhanh chóng. Đối với một hộp số hành tinh mô-men xoắn cao cho động cơ servo , khả năng này trực tiếp chuyển thành hiệu suất máy được nâng cao. Ví dụ, trong cánh tay robot, hộp số phải cung cấp đủ mô-men xoắn để nâng vật nặng và duy trì vị trí chống lại trọng lực mà không có dòng điện động cơ quá mức. Nếu không có hộp số mô-men xoắn cao, động cơ sẽ dễ bị quá nhiệt và hỏng hóc sớm. Kích thước nhỏ gọn của các hộp số này, kết hợp với mật độ công suất đặc biệt, có nghĩa là các kỹ sư có thể thiết kế các máy nhỏ hơn, nhẹ hơn và hiệu quả hơn mà không ảnh hưởng đến sức mạnh và độ tin cậy. Tầm quan trọng của mô-men xoắn cao không thể được phóng đại; nó là tham số cơ bản đảm bảo hệ thống có thể thực hiện chức năng mong muốn trong những điều kiện đòi hỏi khắt khe nhất.

3. Các thông số kỹ thuật chính: Cách chọn hộp số phù hợp

3.1 Tầm quan trọng của phản ứng dữ dội thấp

Phản ứng ngược là một yếu tố quan trọng trong hiệu suất của hộp số hành tinh, đặc biệt là trong các ứng dụng chính xác. Nó được định nghĩa là một lượng nhỏ chuyển động quay hoặc khe hở giữa các răng của bánh răng. Mặc dù một số phản ứng ngược vốn có trong bất kỳ hệ thống bánh răng nào, phản ứng ngược quá mức có thể dẫn đến các vấn đề nghiêm trọng. trong một phản ứng dữ dội thấp hộp số hành tinh mô-men xoắn cao , dung sai sản xuất cực kỳ chặt chẽ để giảm thiểu hiện tượng này. Hậu quả của phản ứng ngược cao bao gồm định vị không chính xác, rung động trong quá trình vận hành và răng bánh răng bị mòn sớm. Đối với các ứng dụng như gia công CNC, thiết bị y tế và phương tiện dẫn hướng tự động (AGV), mọi mức độ chính xác khi quay đều rất quan trọng. Hộp số có độ phản ứng thấp đảm bảo chuyển động mượt mà, có thể lặp lại, điều này rất cần thiết để duy trì tính toàn vẹn của quy trình sản xuất hoặc độ chính xác của chuyển động robot. Để đạt được độ phản ứng thấp, các nhà sản xuất thường sử dụng các kỹ thuật cắt bánh răng chuyên dụng, vòng bi chính xác và quy trình lắp ráp tiên tiến. Đối với người mua tiềm năng, hiểu được tầm quan trọng của phản ứng ngược thấp là chìa khóa để phân biệt hộp số chất lượng cao, hiệu suất cao với mẫu xe cấp thấp hơn.

3.2 Mô-men xoắn và khả năng chịu tải

Mô-men xoắn là thông số quan trọng nhất đối với hộp số hành tinh. Nó cho biết lượng lực quay mà hộp số có thể tạo ra. Khi chọn hộp số, bạn phải xem xét hai giá trị mô-men xoắn chính: mô-men xoắn định mức và mô-men xoắn cực đại. Mô-men xoắn định mức là mô-men xoắn liên tục mà hộp số có thể truyền trong suốt thời gian sử dụng mà không bị quá nhiệt hoặc hỏng hóc. Giá trị này được sử dụng để định cỡ hộp số trong điều kiện hoạt động bình thường. Mặt khác, mô-men xoắn cực đại là mô-men xoắn cực đại mà hộp số có thể xử lý trong thời gian ngắn, thường là khi tăng tốc, giảm tốc hoặc tải sốc. Việc không tính đến mô-men xoắn cực đại có thể dẫn đến hỏng hóc nghiêm trọng. Điều quan trọng nữa là phải xem xét tải trọng hướng trục và hướng tâm mà trục đầu ra có thể xử lý, vì những lực này có thể ảnh hưởng đến tuổi thọ của vòng bi và bánh răng. Hộp số có khả năng chịu tải cao có thể chịu được ứng suất tốt hơn từ tải nặng hoặc đúc hẫng. Dưới đây là một so sánh đơn giản về các loại mô-men xoắn:

3.3 Tỷ số truyền

Tỷ số truyền là tỷ số giữa tốc độ đầu vào và tốc độ đầu ra. Đây là một tham số cơ bản ảnh hưởng trực tiếp đến hiệu suất của toàn bộ hệ thống. Tỷ số truyền cao hơn sẽ dẫn đến tốc độ đầu ra thấp hơn nhưng mô-men xoắn đầu ra tương ứng cao hơn. Ví dụ: hộp số có tỷ lệ 10: 1 sẽ giảm tốc độ đầu vào theo hệ số 10 và tăng mô-men xoắn lên hệ số 10 (trừ đi tổn thất hiệu suất). Việc lựa chọn tỷ lệ phù hợp là một sự đánh đổi quan trọng. Nếu ứng dụng của bạn yêu cầu tốc độ cao, bạn sẽ cần tỷ số truyền thấp hơn, điều này có nghĩa là hệ số nhân mô-men xoắn ít hơn. Ngược lại, nếu bạn cần di chuyển một tải trọng rất nặng, bạn sẽ cần tỷ số truyền cao để cung cấp mô-men xoắn cần thiết, nhưng điều này sẽ hạn chế tốc độ tối đa của bạn. Quá trình lựa chọn nên bắt đầu bằng việc phân tích các yêu cầu về tốc độ và mô-men xoắn của ứng dụng của bạn. Dựa trên những nhu cầu này, bạn có thể tính toán tỷ số truyền cần thiết. Điều quan trọng là phải xem xét số giai đoạn trong hộp số. Hộp số một cấp đơn giản hơn và hiệu quả hơn, nhưng hộp số nhiều cấp có thể đạt được tỷ số truyền cao hơn nhiều trong một không gian nhỏ gọn. Việc lựa chọn giữa thiết kế một giai đoạn hoặc nhiều giai đoạn tùy thuộc vào yêu cầu cụ thể của ứng dụng của bạn về tốc độ, mô-men xoắn và dấu chân.

3.4 Kích thước và lắp đặt

Việc tích hợp vật lý của hộp số vào máy của bạn cũng quan trọng như các thông số kỹ thuật của nó. Kích thước và cấu hình lắp đặt của hộp số phải tương thích với động cơ của bạn và không gian có sẵn. Các nhà sản xuất cung cấp nhiều tùy chọn lắp đặt khác nhau, bao gồm giá treo mặt bích, giá treo trục và giá treo chân. Điều quan trọng là phải xác nhận rằng mặt bích đầu ra của hộp số phù hợp với kích thước và kiểu bu lông của động cơ để đảm bảo kết nối chắc chắn và chắc chắn. Trục đầu vào của hộp số cũng phải tương thích với trục của động cơ. Kết nối không khớp có thể dẫn đến rung động, lệch trục và mòn sớm. Ngoài ra, bạn cần xem xét trọng lượng và kích thước của hộp số, đặc biệt là trong các ứng dụng mà trọng lượng là mối quan tâm, chẳng hạn như trong ngành hàng không vũ trụ hoặc thiết bị cầm tay. Trong khi nhiều hộp số tuân theo kích thước tiêu chuẩn, một số ứng dụng có thể yêu cầu mặt bích hoặc bộ điều hợp được gia công tùy chỉnh để đảm bảo khớp hoàn hảo. Luôn tham khảo bản vẽ kỹ thuật và thông số kỹ thuật của nhà sản xuất trước khi mua hàng. Sự phù hợp về mặt vật lý không chỉ đảm bảo quá trình lắp ráp suôn sẻ mà còn đảm bảo độ tin cậy và ổn định lâu dài cho toàn bộ hệ thống truyền động của bạn.

4. Các kịch bản ứng dụng cụ thể

4.1 Hộp số hành tinh mô-men xoắn cao cho động cơ servo

Động cơ servo được sử dụng rộng rãi trong tự động hóa công nghiệp do khả năng kiểm soát chính xác tốc độ, vị trí và mô-men xoắn. Tuy nhiên, chúng thường hoạt động ở tốc độ cao và mô-men xoắn thấp. Đây là nơi một hộp số hành tinh mô-men xoắn cao cho động cơ servo trở nên không thể thiếu. Bằng cách ghép nối mô tơ servo với hộp số, bạn có thể đạt được tốc độ đầu ra thấp hơn và mô-men xoắn cao hơn đáng kể, cho phép động cơ truyền tải lớn hơn và nặng hơn. Sự kết hợp này là phổ biến trong một loạt các ngành công nghiệp. Ví dụ, trong máy đóng gói, hộp số cho phép động cơ servo định vị sản phẩm trên băng tải một cách nhanh chóng và chính xác. Trong thiết bị in ấn, nó đảm bảo việc nạp giấy nhất quán và chính xác. Trong dây chuyền lắp ráp tự động, nó cung cấp lực cần thiết để siết chặt các vít hoặc ép các bộ phận vào đúng vị trí với độ chính xác cao. Hộp số cũng hoạt động như một bộ giảm tốc, cho phép động cơ chạy ở dải tốc độ cao, tối ưu, ở mức hiệu quả nhất và tạo ra ít nhiệt nhất. Phản ứng ngược thấp của hộp số hành tinh chính xác đặc biệt có lợi trong các ứng dụng này, vì nó đảm bảo rằng độ chính xác cao của mô tơ servo không bị mất trong quá trình truyền tải điện.

4.2 Hộp số hành tinh mô-men xoắn cao cho robot

Robotics đại diện cho một trong những ứng dụng đòi hỏi khắt khe nhất đối với hộp số hành tinh. Khớp robot yêu cầu các bộ phận không chỉ mạnh mẽ mà còn nhẹ và nhỏ gọn để giảm thiểu khối lượng tổng thể của cánh tay. Mật độ năng lượng cao của một hộp số hành tinh mô-men xoắn cao cho robot khiến nó trở thành sự lựa chọn hoàn hảo. Thiết kế này cho phép hộp số có thể xử lý tải trọng lớn và những thay đổi hướng đột ngột, thường thấy trong các chuyển động của robot. Hơn nữa, tính năng phản ứng ngược thấp cực kỳ quan trọng trong chế tạo robot. Bất kỳ sự chuyển động hoặc trượt nào trong hộp số sẽ trực tiếp dẫn đến việc định vị không chính xác bộ phận tác động cuối của rô-bốt, khiến rô-bốt không thể thực hiện các nhiệm vụ chính xác như hàn, sơn hoặc lắp ráp phức tạp. Độ cứng xoắn cao của hộp số hành tinh cũng góp phần vào độ cứng và khả năng lặp lại tổng thể của robot. Trong cánh tay robot, nhiều hộp số được sử dụng ở mỗi khớp và hiệu suất tích lũy của chúng quyết định độ chính xác của robot. Vì lý do này, việc chọn hộp số chất lượng cao là một khoản đầu tư vào hiệu suất tổng thể và độ tin cậy của hệ thống robot. Hộp số cho phép robot thực hiện các nhiệm vụ phức tạp, có thể lặp lại với tốc độ và độ chính xác, khiến nó trở thành một thành phần thiết yếu của tự động hóa công nghiệp hiện đại.

5. Khi nào cần xem xét giải pháp tùy chỉnh

Mặc dù có rất nhiều loại hộp số tiêu chuẩn có sẵn trên thị trường, một số ứng dụng có những yêu cầu riêng mà các sản phẩm có sẵn không thể đáp ứng được. Trong những trường hợp như vậy, một hộp số hành tinh mô-men xoắn cao tùy chỉnh là giải pháp lý tưởng. Hộp số tùy chỉnh được thiết kế và sản xuất để đáp ứng các thông số kỹ thuật chính xác cho ứng dụng của bạn. Điều này có thể là do những hạn chế về không gian, giao diện động cơ không chuẩn, yêu cầu về tỷ số truyền rất cụ thể hoặc nhu cầu về hộp số có thể hoạt động trong điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cao, chân không hoặc môi trường ăn mòn. Làm việc với nhà sản xuất để tìm ra giải pháp tùy chỉnh sẽ đảm bảo rằng mọi khía cạnh của hộp số—từ vật liệu được sử dụng cho đến hình dạng bánh răng—đều được tối ưu hóa cho các nhu cầu cụ thể của bạn. Điều này có thể dẫn đến những cải tiến đáng kể về hiệu quả, tuổi thọ và hiệu suất tổng thể của hệ thống. Mặc dù khoản đầu tư ban đầu cho hộp số tùy chỉnh có thể cao hơn nhưng lợi ích lâu dài về độ tin cậy và giảm chi phí bảo trì thường lớn hơn chi phí ban đầu. Dưới đây là so sánh để giúp bạn quyết định:

Việc lựa chọn một hộp số hành tinh mô-men xoắn cao là một bước quan trọng trong việc thiết kế bất kỳ hệ thống hiệu suất cao nào. Bằng cách hiểu các thông số chính như mô-men xoắn, phản ứng ngược và tỷ số truyền, bạn có thể đưa ra quyết định sáng suốt sẽ ảnh hưởng đáng kể đến độ tin cậy và hiệu quả của hệ thống. Cho dù bạn đang tìm kiếm một giải pháp tiêu chuẩn hay một giải pháp phong tục hộp số hành tinh mô-men xoắn cao , hợp tác với chuyên gia có thể đảm bảo bạn tìm được người phù hợp hoàn hảo với nhu cầu của mình. Hộp số được lựa chọn tốt là sự đầu tư vào hiệu suất, độ chính xác và tuổi thọ của ứng dụng của bạn.
