Hướng dẫn cơ bản về bộ giảm tốc hộp số góc phải: Lựa chọn, ứng dụng và ưu điểm

Tìm hiểu các nguyên tắc cơ bản của bộ giảm tốc hộp số góc phải

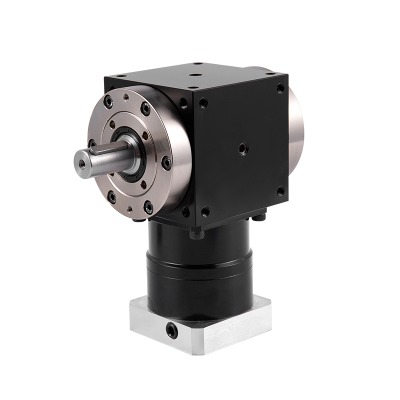

Trung tâm của vô số hệ thống cơ khí là một bộ phận quan trọng chịu trách nhiệm truyền công suất và thay đổi hướng của nó: bộ giảm tốc hộp số góc vuông. Thiết bị khéo léo này phục vụ một mục đích kép. Về cơ bản, nó thay đổi hướng của công suất quay 90 độ, điều cần thiết trong các ứng dụng có hạn chế về không gian nơi trục đầu vào và đầu ra không thể căn chỉnh tuyến tính. Thứ hai, và cũng quan trọng không kém, nó làm giảm tốc độ đầu vào từ động cơ (ví dụ: động cơ điện) xuống đầu ra phù hợp hơn, mô-men xoắn cao hơn, tốc độ thấp hơn cho thiết bị được dẫn động. Sự kết hợp giữa sự thay đổi hướng và giảm tốc độ này làm cho nó trở thành một yếu tố không thể thiếu trong một loạt các ứng dụng công nghiệp, ô tô và tiêu dùng. Nguyên tắc cơ bản liên quan đến một bộ bánh răng—phổ biến nhất là bánh răng côn hoặc bánh răng côn—được gắn bên trong một vỏ ở góc vuông góc với nhau, truyền chuyển động và lực một cách hiệu quả.

Thành phần cốt lõi và xây dựng

Hiệu quả và độ bền của hộp giảm tốc góc vuông được quyết định bởi các bộ phận bên trong và chất lượng của chúng. Vỏ, thường được chế tạo từ gang, nhôm hoặc thép cứng, đóng vai trò như một cấu trúc cứng giúp căn chỉnh chính xác các bánh răng và bảo vệ chúng khỏi các chất gây ô nhiễm bên ngoài. Nó cũng hoạt động như một bể chứa chất bôi trơn, rất quan trọng để giảm ma sát, tản nhiệt và ngăn ngừa mài mòn sớm. Bên trong, các bánh răng là trái tim của hệ thống. Việc lựa chọn loại bánh răng ảnh hưởng đáng kể đến đặc tính hoạt động của bộ giảm tốc.

• Bánh răng côn: Chúng có răng hình nón và được sử dụng theo cặp. Chúng được biết đến với hiệu quả cao và khả năng xử lý tải trọng đáng kể, nhưng chúng có thể ồn hơn các loại khác và yêu cầu căn chỉnh chính xác.
• Bánh răng giun: Thiết lập này bao gồm một vít giun có ren nối với một bánh vít. Ưu điểm chính là tỷ lệ giảm thiểu cao có thể đạt được trong một giai đoạn duy nhất và khả năng tự khóa vốn có (ngăn chặn việc lái xe lùi), mặc dù thường phải trả giá bằng hiệu quả thấp hơn do ma sát trượt cao hơn.
• Bánh răng Hypoid: Một biến thể đặc biệt của bánh răng côn xoắn ốc trong đó các trục không giao nhau. Thiết kế này cho phép nhiều răng tiếp xúc đồng thời hơn, giúp vận hành êm ái hơn, êm ái hơn và công suất mô-men xoắn cao hơn, thường thấy ở các bộ vi sai ô tô hiệu suất cao.

Các thành phần quan trọng khác bao gồm vòng đệm và vòng bi. Phớt chất lượng cao ngăn ngừa rò rỉ chất bôi trơn và ngăn chặn sự xâm nhập của bụi, nước và các hạt mài mòn khác. Vòng bi hỗ trợ các trục quay, duy trì sự liên kết và hấp thụ tải trọng hướng tâm và hướng trục, tác động trực tiếp đến tuổi thọ và độ ồn của thiết bị.

Nguyên tắc làm việc: Chuyển động được biến đổi như thế nào

Sự vận hành của một hộp số giảm tốc góc phải là một minh chứng tao nhã về lợi thế cơ học. Công suất quay được cấp vào trục đầu vào. Trục này được nối với bánh răng truyền động (ví dụ: bánh vít hoặc bánh răng côn). Khi bánh răng này quay, các răng của nó ăn khớp với các răng của bánh răng dẫn động (bánh vít hoặc bánh răng côn), được gắn trên trục đầu ra. Góc 90 độ giữa các trục đạt được nhờ sự định hướng cụ thể của các bánh răng này. Đồng thời, việc giảm tốc độ và nhân mô-men xoắn xảy ra do tỷ số truyền - tỷ số giữa số răng trên bánh răng dẫn động và số răng trên bánh răng chủ động. Ví dụ, nếu bánh răng chủ động có 10 răng ăn khớp với bánh răng chủ động có 30 răng thì tỷ số truyền là 3:1. Điều này có nghĩa là trục đầu ra sẽ quay với tốc độ bằng một phần ba tốc độ của trục đầu vào nhưng với mô-men xoắn xấp xỉ ba lần (trừ tổn thất hiệu suất). Sự chuyển đổi này rất quan trọng để phù hợp với đầu ra tốc độ cao, mô-men xoắn thấp của các động cơ chính thông thường như động cơ điện với yêu cầu tốc độ thấp, mô-men xoắn cao của các máy như băng tải, máy trộn hoặc tời.

Ưu điểm chính của việc triển khai bộ giảm góc vuông trong máy móc

Quyết định sử dụng bộ giảm tốc hộp số góc vuông được thúc đẩy bởi một loạt các lợi thế hấp dẫn giúp giải quyết các thách thức kỹ thuật cơ bản. Lợi ích rõ ràng nhất là hiệu quả về mặt không gian. Bằng cách chuyển hướng dòng điện, các bộ giảm tốc này cho phép thiết kế máy nhỏ gọn và tối ưu hơn, phù hợp với những không gian chật hẹp nơi không thể sử dụng được bộ giảm tốc nội tuyến. Điều này đặc biệt có giá trị trong các hệ thống phức tạp như dây chuyền đóng gói tự động hoặc trong các ngăn giới hạn của máy móc nông nghiệp. Hơn nữa, họ củng cố chức năng. Thay vì yêu cầu nhiều bộ phận trước tiên phải giảm tốc độ rồi đổi hướng, một bộ phận góc vuông duy nhất sẽ hoàn thành cả hai nhiệm vụ, đơn giản hóa hệ thống truyền động, giảm số lượng bộ phận và giảm thiểu các điểm hỏng hóc có thể xảy ra.

Một ưu điểm đáng kể khác là tính linh hoạt trong các vị trí lắp đặt. Nhiều thiết kế hộp số góc vuông cung cấp nhiều tùy chọn lắp đặt (gắn chân, gắn mặt bích hoặc gắn trục), mang lại cho các kỹ sư sự linh hoạt trong giai đoạn thiết kế và lắp đặt. Khả năng thích ứng này đảm bảo bộ giảm tốc có thể được tích hợp liền mạch vào cả thiết bị mới và hiện có. Từ góc độ hiệu suất, một số loại nhất định, đặc biệt là bộ giảm tốc bánh răng trục vít, cung cấp tính năng tự khóa hoặc không thể đảo ngược có giá trị. Điều này có nghĩa là mô-men xoắn tác dụng lên trục đầu ra không thể dẫn động ngược trục đầu vào, hoạt động như một cơ cấu phanh tích hợp cho các ứng dụng như tời, thang máy và băng tải trên đường nghiêng, tăng cường độ an toàn và khả năng kiểm soát. Cuối cùng, bộ giảm tốc góc vuông hiện đại được thiết kế để mang lại hiệu quả và độ bền cao. Kỹ thuật sản xuất tiên tiến, thép hợp kim chất lượng cao và cấu hình răng được tối ưu hóa giúp giảm thiểu tổn thất điện năng do ma sát và đảm bảo thiết bị có thể chịu được tải sốc nặng và hoạt động đáng tin cậy trong hàng nghìn giờ với mức bảo trì tối thiểu.

Chọn hộp số góc phải tốt nhất cho nhu cầu cụ thể của bạn

Chọn bộ giảm tốc hộp số góc vuông tối ưu là một quá trình quan trọng ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và hiệu quả chi phí cho ứng dụng của bạn. Lựa chọn kém có thể dẫn đến thất bại sớm, hoạt động kém hiệu quả và thời gian ngừng hoạt động tốn kém. Quá trình này bao gồm việc đánh giá cẩn thận một số thông số chính để đảm bảo bộ giảm tốc hoàn toàn phù hợp với nhiệm vụ dự định của nó.

Các thông số hiệu suất quan trọng để đánh giá

Trước khi xem xét các loại hoặc kiểu máy, trước tiên bạn phải xác định nhu cầu vận hành của hệ thống.

• Tốc độ đầu vào (RPM) và Công suất (HP/kW): Tốc độ quay và mức công suất của động cơ chính (động cơ) là điểm khởi đầu. Bộ giảm tốc phải được đánh giá để xử lý mã lực đầu vào mà không bị quá nóng.
• Tốc độ đầu ra và mô-men xoắn yêu cầu: Xác định tốc độ đầu ra mong muốn (RPM) và mô-men xoắn (Nm hoặc lb-ft) cần thiết để truyền tải. Điều này sẽ quyết định tỷ lệ giảm cần thiết (RPM đầu vào / RPM đầu ra).
• Chu kỳ nhiệm vụ: Bộ giảm tốc sẽ chạy liên tục, không liên tục hoặc khởi động/dừng thường xuyên? Tải trọng sốc (đột ngột, đột ngột của mô-men xoắn) cũng phải được xem xét vì chúng yêu cầu bộ giảm tốc có hệ số sử dụng cao hơn.
• Tải quá mức và tải lực đẩy: Đây là các lực tác dụng vuông góc (tải hướng tâm) hoặc song song (tải dọc trục) lên trục. Việc vượt quá khả năng chịu tải định mức của bộ giảm tốc có thể nhanh chóng làm hỏng vòng bi và vòng đệm.

Ngoài những điều này, môi trường hoạt động là rất quan trọng. Bộ giảm tốc có tiếp xúc với nhiệt độ khắc nghiệt, hóa chất ăn mòn, độ ẩm quá mức hoặc bụi mài mòn không? Những điều kiện này đưa ra các yêu cầu đối với các vòng đệm, lớp phủ, vật liệu vỏ và chất bôi trơn đặc biệt.

So sánh Bánh răng côn và Bộ giảm tốc Worm Gear

Sự lựa chọn giữa hai loại bộ giảm tốc góc vuông phổ biến nhất là một lựa chọn cơ bản, phụ thuộc vào sự cân bằng giữa hiệu quả và tỷ lệ. Sự so sánh sau đây nêu ra những khác biệt chính của chúng:

Bộ giảm tốc bánh răng côn thường hoạt động với hiệu suất cao hơn (95-98% mỗi giai đoạn) so với bộ giảm tốc bánh răng trục vít. Điều này là do hoạt động của chúng bao gồm nhiều tiếp xúc lăn hơn và ít ma sát trượt hơn. Ngược lại, bộ giảm tốc bánh răng trục vít một giai đoạn thường mang lại phạm vi hiệu suất từ ​​50-90%, hiệu suất này giảm khi tỷ lệ giảm tốc tăng. Tuy nhiên, bộ giảm tốc bánh vít vượt trội trong việc đạt được tỷ lệ giảm cao (5:1 đến 70:1) trong một giai đoạn nhỏ gọn, trong khi bánh răng côn thường bị giới hạn ở tỷ lệ thấp hơn (1:1 đến 6:1) trong một giai đoạn duy nhất. Để có tỷ số cao hơn, bánh răng côn phải kết hợp với các giai đoạn trục song song, tạo thành bộ giảm tốc côn, làm tăng kích thước và giá thành. Hơn nữa, thiết lập bánh răng trục vít thường cung cấp tính năng tự khóa hữu ích, thường không phải là đặc điểm của bánh răng côn. Cuối cùng, bộ giảm tốc bánh răng côn, đặc biệt là thiết kế răng thẳng, có thể kêu to hơn, trong khi bộ giảm tốc bánh răng côn thường chạy êm hơn.

Vì vậy, hộp số góc phải tốt nhất cho các ứng dụng mô-men xoắn cao cũng đòi hỏi hiệu quả cao thường là thiết kế vát xoắn. Đối với các ứng dụng ưu tiên tỷ lệ giảm tốc cao trong không gian nhỏ gọn và cần có khả năng tự khóa, bộ giảm tốc trục vít thường là lựa chọn lý tưởng và tiết kiệm hơn.

Khám phá các ứng dụng đa dạng trong các ngành

Khả năng độc đáo để thay đổi hướng và giảm tốc độ khiến hộp số giảm tốc góc phải một thành phần có mặt khắp nơi trong một loạt các ngành công nghiệp đáng kinh ngạc. Trong sản xuất và xử lý vật liệu, chúng là động lực đằng sau hệ thống băng tải, máy xếp pallet và xe dẫn hướng tự động (AGV), cung cấp mô-men xoắn cần thiết để di chuyển các vật nặng và khớp hoàn hảo vào các bộ truyền động góc của dây chuyền băng tải. Ngành công nghiệp thực phẩm và đồ uống phụ thuộc vào các bộ giảm tốc góc vuông bằng thép không gỉ cho máy trộn, máy khuấy và thiết bị đóng chai, trong đó vấn đề vệ sinh, chống ăn mòn và khả năng tẩy rửa là tối quan trọng. Trong năng lượng tái tạo, những bộ giảm tốc này rất quan trọng trong các hệ thống theo dõi năng lượng mặt trời, điều chỉnh góc của các tấm pin suốt cả ngày để theo dõi mặt trời.

Lĩnh vực khai thác mỏ và xây dựng phụ thuộc vào các bộ giảm tốc góc vuông cực kỳ chắc chắn và bền bỉ để cung cấp năng lượng cho các thiết bị như máy nghiền, màn chắn và tời, những thiết bị này phải chịu tải trọng sốc lớn và bụi mài mòn. Một ứng dụng cụ thể và quan trọng đang tìm kiếm hộp số góc vuông bền bỉ cho máy móc nông nghiệp như máy kéo, máy liên hợp và máy gieo hạt. Những máy này yêu cầu bộ giảm tốc không chỉ có thể chịu được mô-men xoắn cao mà còn có thể tiếp xúc với bùn, bụi và các điều kiện thời tiết khắc nghiệt. Hơn nữa, ngành công nghiệp ô tô sử dụng chúng trong các bộ vi sai và bộ phận ngắt điện (PTO). Ngay cả các sản phẩm tiêu dùng hàng ngày, từ máy khoan cầm tay mạnh mẽ đến thiết bị mở cửa gara, cũng sử dụng bộ giảm tốc góc vuông nhỏ gọn để cung cấp mô-men xoắn cao trong không gian hạn chế. Tính linh hoạt đáng kinh ngạc này nhấn mạnh vai trò cơ bản của chúng trong cơ học hiện đại.

Đảm bảo tuổi thọ: Mẹo bảo trì và khắc phục sự cố

Bảo trì đúng cách là yếu tố quan trọng nhất để tối đa hóa tuổi thọ sử dụng và độ tin cậy của bộ giảm tốc hộp số góc vuông. Một thiết bị được bảo trì tốt có thể hoạt động hiệu quả trong nhiều năm, trong khi việc lơ là có thể dẫn đến hỏng hóc nghiêm trọng và thời gian ngừng hoạt động ngoài dự kiến. Nền tảng của việc bảo trì là bôi trơn. Việc sử dụng đúng loại và loại chất bôi trơn, được duy trì ở mức thích hợp là điều không thể thương lượng. Dầu hoặc mỡ làm giảm mài mòn, tản nhiệt và bảo vệ chống ăn mòn. Điều cần thiết là phải tuân theo các khuyến nghị của nhà sản xuất về loại chất bôi trơn ban đầu và khoảng thời gian thay dầu hoặc bôi trơn lại. Đối với môi trường khắc nghiệt hoặc hoạt động liên tục, khoảng thời gian này có thể cần phải được rút ngắn lại. Thường xuyên kiểm tra rò rỉ chất bôi trơn, thường được biểu hiện bằng sự tích tụ dầu xung quanh vòng đệm hoặc vỏ.

Các vấn đề thường gặp và các bước chẩn đoán

Ngay cả khi được bảo trì tốt, các vấn đề vẫn có thể phát sinh. Chẩn đoán sớm là chìa khóa để ngăn ngừa những vấn đề nhỏ trở thành những sửa chữa lớn.

• Quá nóng: Điều này thường xảy ra do bôi trơn không đủ (mức dầu thấp, loại dầu bôi trơn sai), quá tải hoặc nhiệt độ môi trường quá cao. Trước tiên hãy kiểm tra tình trạng tải và chất bôi trơn.
• Tiếng ồn bất thường (Rên rỉ, nghiến răng, gõ cửa): Tiếng ồn quá mức thường cho thấy có vấn đề với bánh răng hoặc vòng bi. Tiếng rên rỉ có thể cho thấy răng bị lệch hoặc bị mòn, trong khi mài mòn thường cho thấy răng bánh răng bị hư hỏng nghiêm trọng. Tiếng gõ có thể là dấu hiệu của vòng bi bị hỏng hoặc phản ứng dữ dội quá mức.
• Rung: Rung quá mức thường là kết quả của sự lệch trục giữa bộ giảm tốc và bộ phận dẫn động/ dẫn động, vòng bi bị mòn, tải không cân bằng hoặc răng bánh răng bị hỏng.
• Sự rò rỉ: Rò rỉ dầu thường được bắt nguồn từ các vòng đệm bị hỏng. Xác định nguồn rò rỉ và thay thế phớt chặn kịp thời để tránh thất thoát và nhiễm bẩn chất bôi trơn.

Việc thiết lập một chương trình bảo trì dự đoán, bao gồm phân tích rung động và đo nhiệt độ thường xuyên, có thể giúp phát hiện sớm những vấn đề này. Dành cho những ai thắc mắc về cách lắp hộp giảm tốc góc vuông đúng cách , quá trình này luôn bắt đầu bằng việc đảm bảo bề mặt lắp đặt chắc chắn, phẳng để tránh biến dạng vỏ. Trục phải được căn chỉnh chính xác để giảm thiểu độ rung và tải trọng ổ trục. Tất cả các kết nối phải được bảo mật và thiết bị phải được bôi trơn trước khi khởi động. Việc tuân theo hướng dẫn cài đặt của nhà sản xuất là vô cùng quan trọng để đảm bảo hiệu suất tối ưu và tuân thủ bảo hành. Dành cho ai đang tìm kiếm mẹo bảo trì bộ giảm góc vuông , câu thần chú là tính nhất quán: kiểm tra nhất quán, sử dụng nhất quán chất bôi trơn phù hợp và luôn chú ý đến âm thanh hoặc nhiệt độ bất thường.

Cân nhắc chi phí và các yếu tố tìm nguồn cung ứng

Chi phí mua bộ giảm tốc hộp số góc vuông chỉ là một phần trong tổng chi phí sở hữu. Mặc dù giá ban đầu luôn được cân nhắc nhưng nó cần được cân nhắc với các yếu tố như tuổi thọ dự kiến, yêu cầu bảo trì và hiệu quả sử dụng năng lượng. Bộ giảm tốc rẻ hơn, chất lượng thấp có thể có tỷ lệ hỏng hóc cao hơn, dẫn đến việc phải thay thế thường xuyên hơn và thời gian ngừng sản xuất tốn kém, cuối cùng khiến nó đắt hơn một mẫu cao cấp, đáng tin cậy. Tiêu thụ năng lượng là một yếu tố quan trọng khác. Ví dụ, một bộ giảm tốc bánh răng côn hiệu quả hơn sẽ tiêu thụ ít điện hơn trong suốt vòng đời của nó so với một bộ giảm tốc bánh răng côn kém hiệu quả hơn khi thực hiện cùng một nhiệm vụ, điều này có thể giúp tiết kiệm đáng kể chi phí năng lượng.

Khi tìm nguồn cung ứng, điều quan trọng là phải xem xét danh tiếng của nhà sản xuất về chất lượng, tính sẵn có của hỗ trợ kỹ thuật và thời gian giao hàng cho cả đơn đặt hàng ban đầu và bất kỳ bộ phận thay thế tiềm năng nào. Tiêu chuẩn hóa trong cơ sở cũng có thể giảm chi phí bằng cách giảm thiểu số lượng phụ tùng thay thế khác nhau cần dự trữ. Các câu hỏi chính cần đặt ra bao gồm hệ số dịch vụ của bộ giảm tốc (đánh giá về khả năng xử lý tình trạng quá tải), điều khoản bảo hành và tính sẵn có của các tùy chọn tùy chỉnh nếu các mẫu tiêu chuẩn không đáp ứng các yêu cầu cụ thể của bạn. Hiểu biết về chi phí của bộ giảm tốc góc phải liên quan đến quan điểm toàn diện này, cân bằng đầu tư trả trước với độ tin cậy và hiệu quả hoạt động lâu dài.
