Ổ đĩa hành tinh - công nghệ, hệ thống, thành phần và ứng dụng

Hiểu công nghệ ổ đĩa hành tinh và các nguyên tắc kỹ thuật của nó

MỘT Ổ đĩa hành tinh , còn được gọi là một hệ thống bánh răng hành tinh, là một cơ chế truyền tải nhỏ gọn và hiệu quả được sử dụng rộng rãi trong xe điện (EVS), robot, máy móc hạng nặng và tự động hóa chính xác. Cấu hình độc đáo của nó - liên kết với một trung tâm Thiết bị mặt trời , xung quanh Hành tinh bánh răng , và một bên ngoài Thiết bị vòng Càng mọi người để đạt được mật độ mô -men xoắn cao, truyền năng lượng trơn tru và phân phối tải tuyệt vời.

Nguyên tắc kỹ thuật

• Phân phối mô -men xoắn : Nhiều bánh răng hành tinh chia sẻ tải, giảm căng thẳng trên mỗi răng bánh răng và tăng độ bền tổng thể.
• Nhỏ gọn : Thiết kế đồng trục có nghĩa là các trục đầu vào và đầu ra được căn chỉnh, tiết kiệm không gian trong các ứng dụng trong đó khối lượng cài đặt bị hạn chế.
• Hiệu quả : Với sự bôi trơn và sản xuất chính xác thích hợp, hiệu quả có thể đạt hơn 95%.
• Tỷ lệ bánh răng : Đạt được bằng cách thay đổi số lượng răng trong mặt trời, hành tinh và bánh răng vòng, cho phép chuyển đổi tốc độ và mô -men xoắn linh hoạt.
• Kiểm soát phản ứng dữ dội : Gia công chính xác làm giảm phản ứng dữ dội, rất quan trọng đối với điều khiển chuyển động robot và thiết bị CNC.

So sánh tham số điển hình cho các hệ thống hành tinh

Cấu hình kỹ thuật này cho phép các ổ đĩa hành tinh vượt trội trong các ứng dụng yêu cầu Mô -men xoắn cao, chuyển động chính xác và hiệu quả không gian , làm cho chúng trở thành một lựa chọn ưa thích cho các hệ thống cơ khí tiên tiến.

Hệ thống ổ đĩa hành tinh: Các giải pháp chính xác cao cho EV, Robotics & ngành công nghiệp nặng

Hệ thống ổ đĩa hành tinh được thiết kế để cung cấp Độ chính xác đặc biệt, đầu ra mô -men xoắn và hiệu quả không gian , Làm cho chúng rất phù hợp cho các ứng dụng trong đó độ chính xác và độ tin cậy là rất quan trọng. Sự sắp xếp bánh răng hành tinh độc đáo của họ đảm bảo Phân phối tải cân bằng , phản ứng dữ dội tối thiểu, và các phương thức chuyển động mượt mà cần thiết cho xe điện (EV), hệ thống robot và máy móc công nghiệp hạng nặng.

Các ứng dụng trong xe điện (EV)

• Động cơ kéo : Ổ đĩa hành tinh giúp chuyển mô -men xoắn động cơ một cách hiệu quả sang bánh xe, tối ưu hóa gia tốc và phạm vi.
• Tích hợp hệ truyền động : Thiết kế nhỏ gọn phù hợp trong không gian khung gầm hạn chế, cho phép các giải pháp nhẹ và mô hình cao.
• Phanh tái tạo : Hiệu quả cao hỗ trợ các hệ thống thu hồi năng lượng hiệu quả.

Ứng dụng trong Robotics

• Cánh tay khớp nối : Các ổ đĩa hành tinh thấp cho phép định vị chính xác trong các khớp robot.
• Nền tảng di động : Kích thước nhỏ gọn và mô -men xoắn cao cho phép chuyển động nhanh và đáp ứng.
• Hệ thống tự động hóa : Điều khiển chuyển động nhất quán đảm bảo độ lặp lại cao trong các dây chuyền lắp ráp.

Các ứng dụng trong ngành công nghiệp nặng

• Xử lý vật liệu : Xử lý tải trọng lớn trong cần cẩu, băng tải và máy móc khai thác.
• Thiết bị xây dựng : Mật độ mô -men xoắn cao hỗ trợ các ứng dụng đòi hỏi như máy xúc và giàn khoan.
• Báo chí công nghiệp : Cung cấp chuyển động mượt mà, có kiểm soát dưới tải trọng cực độ.

So sánh tham số điển hình cho các hệ thống hành tinh có độ chính xác cao

Các hệ thống này được xây dựng cho Độ bền, độ chính xác và khả năng thích ứng . Bằng cách điều chỉnh các tham số như tỷ lệ bánh răng, phản ứng dữ dội và công suất mô -men xoắn, các kỹ sư có thể định cấu hình các hệ thống ổ đĩa hành tinh để đáp ứng nhu cầu hiệu suất cụ thể của mỗi ngành.

Các thành phần chính và tính năng thiết kế của hộp số ổ đĩa hành tinh hiện đại

Hộp số ổ đĩa hành tinh hiện đại được thiết kế cho Truyền mô -men xoắn cao, điều khiển chuyển động chính xác và tích hợp nhỏ gọn . Họ đạt được những khả năng này thông qua sự kết hợp của các thành phần được thiết kế tốt và các kỹ thuật sản xuất tiên tiến.

Các thành phần cốt lõi

1. Thiết bị mặt trời - Thiết bị trung tâm được kết nối với trục đầu vào; Bắt đầu chuyển mô -men xoắn đến các bánh răng hành tinh.
2. Hành tinh bánh răng - Nhiều bánh răng quay quanh bánh răng mặt trời; Chia sẻ tải để cải thiện công suất mô -men xoắn và độ bền.
3. Thiết bị vòng - Thiết bị bên ngoài với răng bên trong lưới với các bánh răng hành tinh; Cung cấp sự ổn định cấu trúc.
4. Hãng vận tải hành tinh - Giữ các bánh răng hành tinh ở vị trí và truyền mô -men xoắn đến trục đầu ra.
5. Vòng bi - Giảm ma sát và hỗ trợ tải trọng trục/xuyên tâm cho hoạt động mượt mà hơn.
6. Nhà ở - bao bọc hộp số, đảm bảo sự liên kết và bảo vệ chống lại các chất gây ô nhiễm.
7. Hệ thống hải cẩu & bôi trơn - Duy trì bôi trơn, giảm thiểu hao mòn và mở rộng tuổi thọ hoạt động.

Các tính năng thiết kế của hộp số ổ đĩa hành tinh hiện đại

• Mật độ mô -men xoắn cao - Thiết kế nhỏ gọn cung cấp mô -men xoắn cao so với kích thước.
• Phản ứng thấp - đạt được thông qua gia công chính xác, cần thiết cho các ứng dụng robot và CNC.
• Xây dựng mô -đun - Cho phép các giai đoạn xếp chồng cho tỷ lệ bánh răng cao hơn mà không phải hy sinh hiệu quả.
• Phân phối tải nâng cao - Nhiều bánh răng hành tinh chia sẻ mô -men xoắn đều, giảm căng thẳng răng bánh răng.
• Hiệu quả cao - Hồ sơ bánh răng chính xác và bôi trơn tối ưu hóa giảm thiểu mất năng lượng.
• Giảm tiếng ồn - Bánh răng xoắn ốc hoặc đặc biệt làm giảm tiếng ồn hoạt động.
• Tối ưu hóa vật liệu - Sử dụng thép cứng, xử lý bề mặt và vật liệu tổng hợp tiên tiến cho sức mạnh và khả năng chống mài mòn.

So sánh tham số điển hình của cấu hình hộp số ổ đĩa hành tinh

Bằng cách lựa chọn cẩn thận số lượng giai đoạn, hồ sơ răng bánh răng và vật liệu, các kỹ sư có thể Tối ưu hóa các hộp số ổ đĩa hành tinh cho các yêu cầu về tốc độ, mô -men xoắn và độ chính xác cụ thể , làm cho chúng đa năng cho EV, robot và các ứng dụng công nghiệp nặng.

Ứng dụng ổ đĩa hành tinh trong robot, thiết bị nặng và tự động hóa công nghiệp

Ổ đĩa hành tinh các hệ thống được áp dụng rộng rãi trong Robotics, máy móc hạng nặng và tự động hóa công nghiệp do họ Mật độ mô -men xoắn cao, kích thước nhỏ gọn và điều khiển chính xác . Bằng cách tận dụng các kỹ thuật thiết kế và sản xuất nâng cao, họ có thể đáp ứng nhu cầu chuyển động động, công suất tải cao và tuổi thọ hoạt động lâu dài.

Ứng dụng trong Robotics

• Cánh tay robot -Các ổ đĩa hành tinh thấp cho phép định vị chính xác, có thể lặp lại, cần thiết cho các nhiệm vụ lắp ráp, hàn và kiểm tra.
• Robot di động - Mô -men xoắn cao trong một thiết kế nhỏ gọn cho phép các phương tiện có hướng dẫn tự trị (AGV) và nền tảng di động hoạt động trơn tru trong các môi trường bị ràng buộc.
• Bộ truyền động chính xác - Được sử dụng trong các khớp và hiệu ứng cuối để đảm bảo điều khiển chuyển động tốt.

Các ứng dụng trong thiết bị hạng nặng

• Máy móc xây dựng - Hỗ trợ các chức năng nâng, xoay và lái xe dưới tải trọng nặng với độ tin cậy cao.
• Thiết bị khai thác - Cung cấp đầu ra mô -men xoắn bền vững trong điều kiện khắc nghiệt, đảm bảo thời gian chết tối thiểu.
• Máy móc nông nghiệp -Cung cấp truyền tải năng lượng hiệu quả cho các hoạt động canh tác quy mô lớn.

Các ứng dụng trong tự động hóa công nghiệp

• Hệ thống băng tải -Đảm bảo chuyển động ổn định để xử lý vật liệu với khả năng chịu tải cao.
• Máy đóng gói -Duy trì đồng bộ hóa cho các dòng bao bì tốc độ cao, chính xác.
• Thiết bị CNC - Cho phép định vị trơn tru, chính xác để cắt, phay và định hình các hoạt động.

So sánh tham số điển hình theo trường ứng dụng

Lợi thế kỹ thuật và khu vực của Beitto

Beitto chuyên về Bộ giảm cấp hành tinh chính xác cao , Tích hợp Japanese electromechanical R&D và quy trình sản xuất tỉ mỉ. Bằng cách áp dụng Thiết kế và công nghệ phát triển hàng đầu , Beitto liên tục tối ưu hóa và nâng cấp các cấu trúc ổ đĩa hành tinh để tăng cường hiệu suất và mở rộng tuổi thọ dịch vụ.

Nằm trong Thành phố Pinghu, tỉnh Zhejiang , trong Khu phát triển kinh tế và công nghệ quốc gia , Beitto được hưởng lợi từ một hệ sinh thái công nghiệp độc đáo. Khu vực lưu trữ Khu công nghiệp quốc gia (Jiaxing) Và Kế hoạch ngọn đuốc quốc gia Pinghu cơ sở công nghiệp cơ học và cơ học . Về mặt địa lý, Pinghu ngồi ở trung tâm của Đồng bằng sông Dương Tử , Thượng Hải lân cận ở phía đông và Vịnh Hàng Châu ở phía nam, cung cấp quyền truy cập chiến lược đến khu vực kinh tế năng động nhất của Trung Quốc. Vị trí thuận lợi này hỗ trợ tích hợp Beitto, các tài nguyên công nghệ toàn cầu với khả năng sản xuất chính xác địa phương hóa, làm cho các giải pháp ổ đĩa hành tinh của nó phù hợp với Robotics, thiết bị hạng nặng và hệ thống tự động hóa nâng cao .

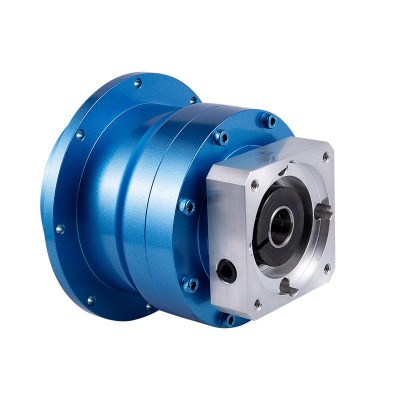

Tiếng ồn thấp bền bỉ động cơ servo tốc độ hành tinh AHT Series
